Betriebsdatenerfassung

• Viele Produktionsbetriebe verfügen über Kapazitätsreserven bzw. Einsparpotentiale, die auch für Insider nicht auf den ersten Blick sichtbar sind. Um diese Potentiale zu erkennen und zu nutzen sind Betriebsdatenerfassungssysteme (BDE) besonders geeignet.
  Unter Betriebsdatenerfassung versteht man die Erfassung von Istdaten aus Produktionsprozessen. Durch den gleichzeitigen oder nachträglichen Vergleich der Istdaten mit Plan- oder Solldaten sowie Zuordnung zu Zeit-, Schicht- und Personalplänen usw. werden Schwachstellen oft schon auf den ersten Blick sichtbar.
  Existierende Standard-Programme sind sehr aufwendig und den betrieblichen Bedingungen oft nur schwer anpassbar. Deswegen ist eine Individuallösung in vielen Fällen die bessere Wahl. In Zusammenarbeit mit Industriebetrieben haben wir ein einfaches, kostengünstiges System zur Betriebsdatenerfassung und -auswertung entwickelt.



• Beschreibung des Produktionsprozesses

  Verschiedene Artikel werden in hohen Stückzahlen auf einer Vielzahl gleichartiger Maschinen in einem Arbeitsgang gefertigt. Für jeden Artikel liegen abhängig von Werkzeug und Maschine technisch bedingte Fertigungssollzeiten vor.



• Ansatz der BDE

  Durch die BDE werden die tatsächlichen Fertigungszeiten auf den einzelnen Maschinen erfasst. Zusätzlich sollten noch Maschinenstillstandszeiten (Störungen, Rüstzeiten, Abschaltungen) erfasst werden.
  Durch den Vergleich der tatsächlichen Fertigungszeiten mit den Sollzeiten lässt sich eine Vielzahl von Rückschlüssen auf die Effektivität des Betriebes ziehen.



• Technische Realisierung

  An jeder Maschine muss eine Vorrichtung zur Erfassung der Maschinendaten vorhanden sein. Im einfachsten Fall genügt ein einfacher Kontakt, um den Arbeitstakt der Maschine abzugreifen. Zusätzlich können z. B. über Schalter weitere Maschinenzustände erfasst werden. Die Maschinendaten werden direkt oder über ein geeignetes Bussystem an eine SPS geleitet und dort erfasst und vorverarbeitet.

  An einem System-PC werden Aufträge eingerichtet, die festlegen welcher Artikel mit welchem Werkzeug in welchem Zeitraum auf welcher Maschine gefertigt werden soll.

  Ein kleines Treiberprogramm liest die Daten aus der SPS und aus der Auftragsverwaltung, verknüpft diese und speichert sie in der Datenbank. In der Datenbank wird jeder Maschinenarbeitstakt und -zustandswechsel erfasst.



• Das BDE-Programm

  Das BDE-Programm stellt das Frontend des Systems dar. Es ist die Benutzerschnittstelle zur Konfiguration (Maschinen, Produkte Werkzeuge), Auftragsverwaltung, Auswertung und Visualisierung.
  Die Visualisierung bietet eine Übersicht über die Auslastung jeder einzelnen Maschine in den letzten 24 Stunden, sowie die gerade laufenden Aufträge.

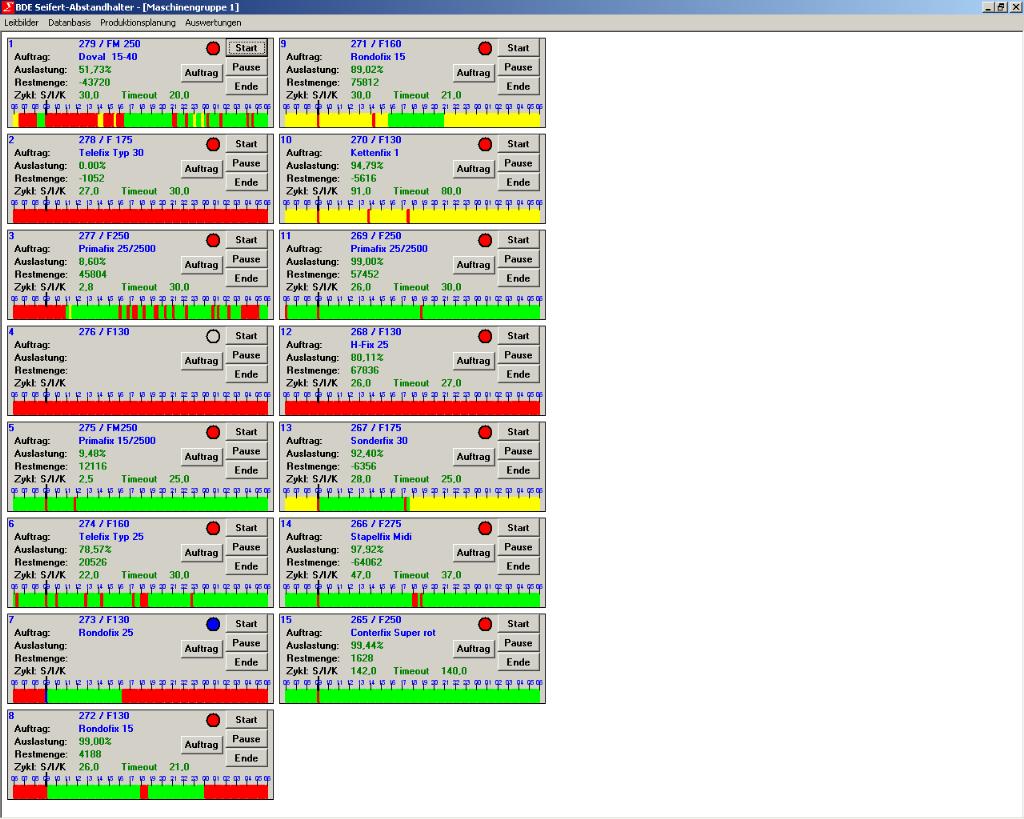

• Aktueller Zustandsübersicht

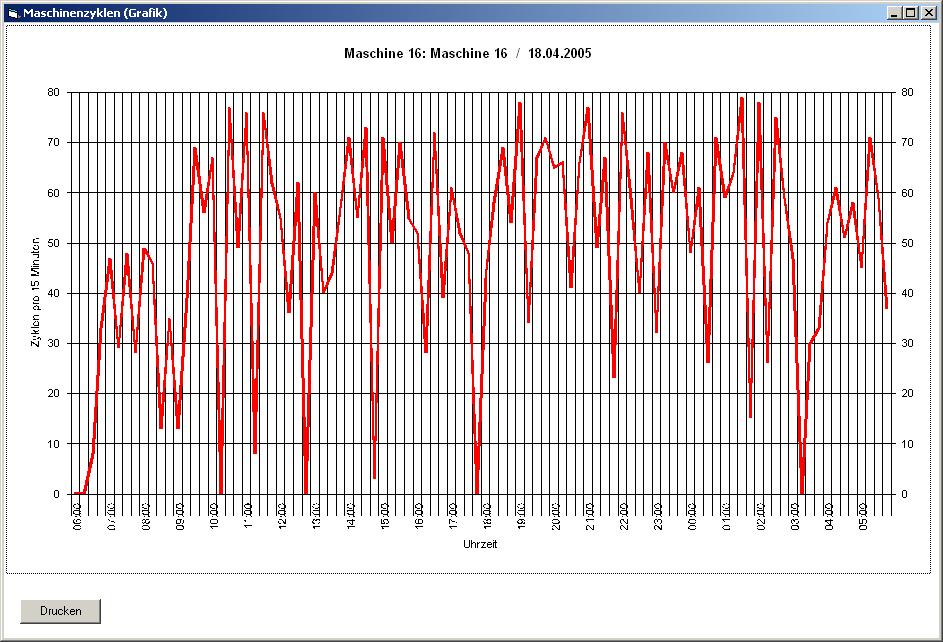

• Maschinenauslastung

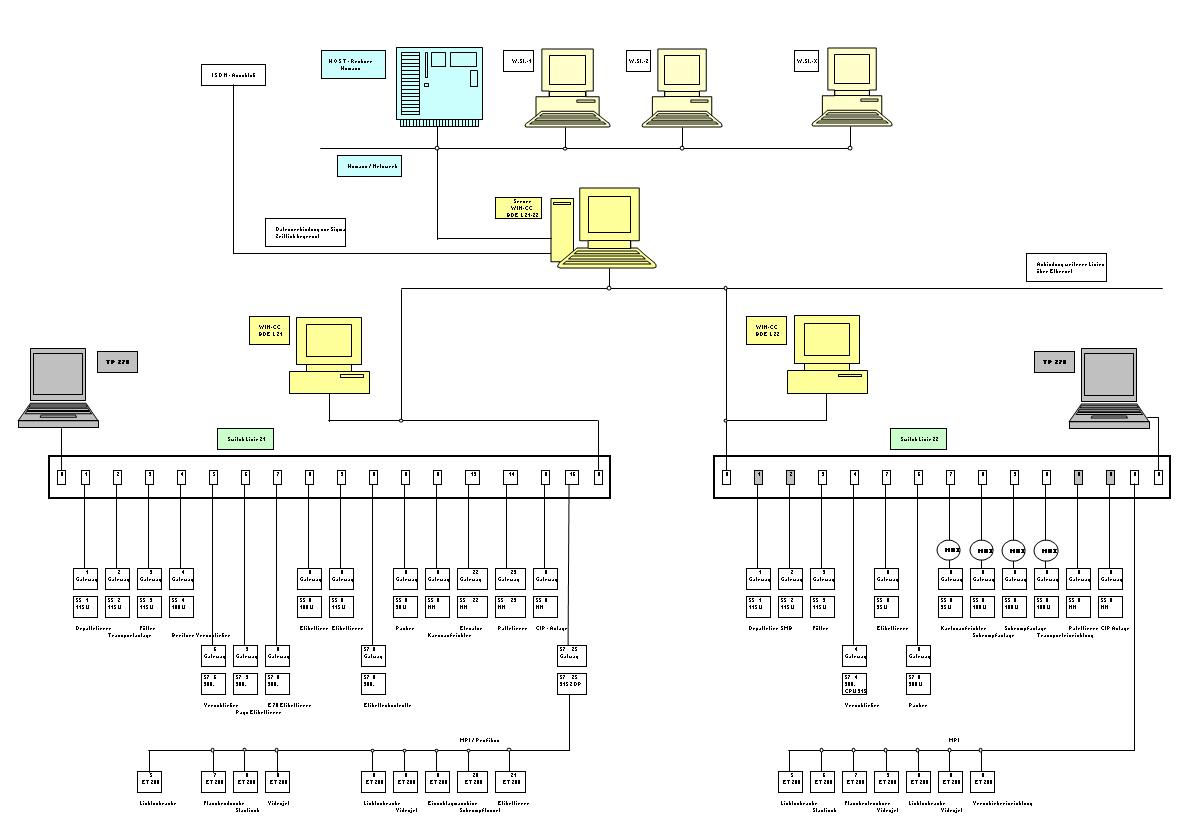

• techn. Infrastruktur
